Парогенератор 300 кг на отработанном масле в Курске

Парогенератор 300 кг пара в час на отработанном масле. Основные характеристики:

• паропроизводительность 300 кг пара в час
• максимальная температура пара 115 °С. Завод производит парогенераторы до 170°С.
• давление пара 0.07 МПа, 0.7 кгс/см2;
• топливо – газ/дизель, отработанное мало, отработка.

Подобрать требуемую мощность парогенератора на отработанном масле для вашего предприятия вы можете по ссылке.

Комплект поставки парогенератора нашего производства:

• Блок парогенератора 300 кг пара - 1 шт
• Предохранительный клапан парового котла VT.1831 Ду 50 – 2 шт
• Вентиль 15Б1П Ду 15 Ру 16 – 2 шт
• Вентиль 15Б1П Ду 20 Ру 16 – 1 шт
• Вентиль 15Б1П Ду 25 Ру 16 - 2 шт
• Указатель уровня 12кч11бк №4- 2 шт
• Запорное устройство указателя уровня 12б2бк Ду 20 – 2 шт
• Затвор дисковый поворотный 65*16 -1 шт
• Клапан обратный муфтовый Ду 25 – 1 шт
• Кран трехходовой 11б38бк2 Ду 15 (под манометр, пар) - 2 шт
• Манометр ДМ2005Сг (ТМ-610.05) 1,0 кгссм2 для КП – 1 шт
• Манометр МП160 6 кгс/см2 – 1 шт
• Трубка сифонная (Перкинса) прямая – 1 шт

Дополнительно для подключения вам потребуются

• Подпиточный насос GRUNDFOS CR 1/19
• Дизельная горелка LO200 G-.AB.L.RU.A или комбинированная горелка газ/дизель HP20 MG.AB.S.RU.A.7.25
• Автоматика
• Труба дымовая – 1 шт
• Водоподготовка

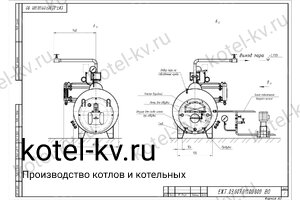

Устройство и описание

Промышленный парогенератор 300 кг пара в час на отработанном масле жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается паросборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.

На фронт котельного блока крепится горелка. В топочной камере происходит горение топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу. Дымосос для парогенератора производительностью 300 кг пара не требуется, установка работает на самотяге.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

На паросборник устанавливаются 2 предохранительных клапана марки VT.1831.

Принцип работы парогенератора 300

Топливо сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный температурой до 115 град. При необходимости парогенератор может производить пар меньшей температуры – 95 град и меньше.

Дымовые газы проходят трубную систему и поступают дымовую трубу.

Парогенератор на жидком топливе 300 кг пара должен быть укомплектован автоматикой. Автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.

Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактном манометре. Автоматика парогенератора по заданному давлению производит управление горелкой и, следовательно, интенсивностью горения.

Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Все необходимое котельно-вспомогательное оборудование для подключения парогенератора 300 кг на отработкев Курске вы можете купить на нашем котельном заводе.

Подключение парогенератора на отработанном масле 300 кг

Вариант подключения арматуры парогенератора

Подключение и монтаж производятся по проекту.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

• Инструкции по эксплуатации
• Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0.07 Мпа (0.7 кгс/см2)
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Парогенератор на солярке 300 кг пара в час должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации парогенератора 300 представлены в паспорте и руководстве по эксплуатации.
